VELUX
Cercos de estanqueidad
Perfecta integración en la cubierta

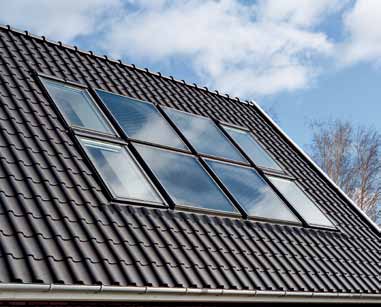

El sistema de cercos de estanqueidad VELUX
permite una fácil instalación de los captadores
solares, ya sean contiguos o superpuestos, a la vez
que facilita la combinación de captadores solares
y ventanas para tejado VELUX.
El sistema combi se compone de seis elementos
básicos, que posibilitan cualquier combinación.
Las ventanas adosadas han de tener la misma
altura que los captadores, mientras que las
superpuestas deben respetar el mismo ancho.
El sistema de cercos de estanqueidad
modulares se compone de los elementos básicos
representados abajo. Estos permiten numerosas
combinaciones.
Ejemplos para la colocación de cercos de estanqueidad combinados VELUX
Distancias entre los bastidores A (yuxtapuestos)
Distancias entre los bastidores B (superpuestos)
La distancia mínima entre los bastidores A y B es de 100 mm. Si se combinan captadores con ventanas inferiormente, se
recomienda una distancia B de 250 mm para la instalación de persianas en ventanas.
A
A
0003
A
A
0021
A
A
0002
A
A
0001
0001
0002
0003
0004
0005
0006
0007
0094
0096
EDW
EDZ
EDL
B
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
A
A
B
B
